Phần mềm MVS20 - là phần mềm xử lý ảnh công nghiệp dùng camera giúp tự động hóa dây truyền sản xuất, giảm con người, nâng cao năng suất và kiểm soát chất lượng sản phẩm!
- Hỗ trợ các camera chuẩn USB, GigE, IP, Camera Link.

- Lưu trữ (mọi dữ liệu kiểm tra bao gồm cả hình ảnh) Database SQL, Excel, txt...

- Tốc độ kiểm tra lên đến 20 sản phẩm/giây.

- Giao tiếp và điều hướng Robot: Xác định vị trí, góc xoay của đối tượng đang chạy trên băng truyền.

https://www.youtube.com/watch?v=ubl2sU8hvzo&list=PLMpVgFEJN_aPFUSZG8FK8SaT-BxJKXruJ

II- MVS20 cho ai?

- Kĩ sư cải tiến dây truyền sản xuất trong nhà máy
- Kĩ sư (doanh nghiệp) tích hợp giải pháp công nghiệp.
- Cá nhân nghiên cứu phát triển ứng dụng xử lý ảnh công nghiệp.

III- MVS20 làm được gì?

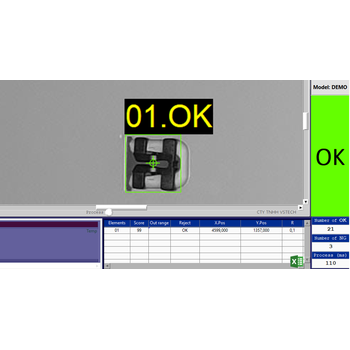

- Nhận diện đối tượng, phát hiện bất thường (lỗi) bất thường trên bề mặt sản phẩm như: lỗi thiếu linh kiện, sai linh kiện, lỗi ngược chiều chi tiết lắp ráp, lỗi sai màu dây điện…).

- Xác định vị trí, góc xoay của đối tượng đang chạy trên băng truyền để điều hướng Robot, cơ cấu lắp ráp, phân loại.

https://www.youtube.com/watch?v=exfjWGEiWtU

- Kiểm tra số lượng sản phẩm: MVS20 thích hợp với các ứng dụng kiểm tra số lượng sản phẩm được sắp xếp cố định trong 1 pallet hoặc 1 thùng carton.

https://www.youtube.com/watch?v=_5doQcEsras

Sử dụng MVS20 để phát hiện thiếu sản phẩm trong thùng carton

IV- Yêu cầu cấu hình CPU

IV- Ứng dụng

a. Yêu cầu thực tế:

Trên băng truyền chính chỉ có 1 loại sản phẩm nối đuôi nhau chạy liên tục không ngừng. Yêu cầu phát hiện và loại ra khỏi băng truyền chính các sản phẩm bị mẻ, gãy chân gear hoặc bị ba vớ (lỗi flashing molding).

b. Đề xuất giải pháp dùng máy xử lý ảnh và camera công nghiệp VSTech

Giải pháp dùng 01 máy xử lý hình ảnh kết hợp với 01 camera công nghiệp VSTech. Camera gắn cách bề mặt sản phẩm từ 10cm đến 30cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm cần kiểm tra. Giải pháp cũng dùng 01 cảm biến phát hiện sản phẩm kết nối với máy CVS để gửi tín hiệu trigger cho camera chụp hình khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy CVS, phần mềm xử lý ảnh VMS20 sẽ phân tích ảnh, nhận diện và phát hiện lỗi và xuất tín hiệu Output 24Vdc để loại sản phẩm lỗi ra khỏi băng truyền chính.

Băng truyền chính sẽ cần điều chỉnh gắn thêm 1 truyền phụ và 1 cơ cấu gạt (đẩy) sản phẩm lỗi. Phần mềm sẽ xuất tín hiệu Output để loại bỏ các sản phẩm bị các lỗi mẻ, gãy chân gear hoặc bị ba vớ (lỗi flashing molding).... từ băng truyền chính vào băng truyền phụ (truyền NG).

(Sơ đồ phần cứng của giải pháp phát hiện lỗi bề mặt và phân loại sản phẩm)

c. Chức năng của giải pháp:

- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy CVS xử lý ảnh và nhận diện/phát hiện lỗi sản phẩm
- Tự động xuất tín hiệu loại bỏ sản phẩm lỗi
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database SQL, Excel, txt...
