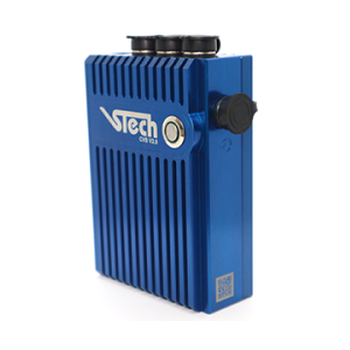

Máy xử lý ảnh công nghiệp (CVS) là dòng máy được tích hợp sẵn phần mềm chuyên dụng cho việc xử lý ảnh công nghiệp. Máy có thể kết nối với 1 hoặc 2 camera cùng lúc và thực hiện các nhiệm vụ: phát hiện thiếu sản phẩm, phát hiện các lỗi ngoại dạng trên bề mặt sản phẩm hay đọc barcode .v.v...

Máy hỗ trợ giao tiếp Modbus RTU, TCP, RS-232 và các kênh giao tiếp I/O giúp thu thập tín hiệu cảm biến và xuất tín hiệu phân loại sản phẩm.

Vỏ máy là nhôm nguyên khối với khe tản nhiệt được tối ưu giúp máy luôn mát và hoạt động ổn định.

II- Thông số kĩ thuật

- Bộ xử lý: 1.92 GHz, Quad Core Intel Cherry Trail
- RAM: 2Gb/4Gb
- SSD: 32Gb/64Gb
- Số cổng kết nối Camera: 01 LAN, 01 USB3.0, 02 USB2.0
- Cổng truyền thông: 01 Rx-Tx
- Phần mềm hỗ trợ truyền thông Modbus RTU, TCP, RS232
- Có thể thay đổi Model kiểm tra: có
- Có thể nâng cấp phần mềm: có
- Phần mềm tích hợp:

• Phần mềm kiểm tra ngoại dạng sản phẩm (MVS20)
• Phần mềm đọc barcode và kiểm tra lỗi barcode
• Phần mềm đọc barcode và phân loại sản phẩm
• Phần mềm kiểm tra nét mực in (thiếu mực, đứt nét, nhòe mực)/ Customize theo yêu cầu khách hàng
• Phần mềm kiểm tra màu sắc và phân loại sản phẩm

- Kích thước: 45x85x145
- Khối lượng: 800gram
- Chất liệu vỏ: nhôm nguyên khối.
- Màu sắc: xanh dương

III- Ứng dụng

1. Đọc Barcode và kiểm tra lỗi barcode

a. Yêu cầu thực tế:

Trên băng truyền chính chỉ có 1 loại sản phẩm nối đuôi nhau chạy liên tục không ngừng. Trên mỗi sản phẩm đều có in hình 1 barcode (1D hoặc 2D) tại 1 vị trí nhất định trên sản phẩm. Yêu cầu phát hiện và loại ra khỏi băng truyền chính các sản phẩm thiếu barcode, sai barcode hoặc barcode bị mất nét, bị mờ dẫn đến khó đọc.

b. Đề xuất giải pháp dùng máy xử lý ảnh và camera công nghiệp VSTech

Giải pháp dùng 01 máy xử lý hình ảnh kết hợp với 01 camera công nghiệp VSTech. Camera gắn cách bề mặt sản phẩm từ 30cm đến 50cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm có chứa mã barcode. Giải pháp cũng dùng 01 cảm biến phát hiện sản phẩm kết nối với máy xử lý hình ảnh (CVS) để gửi tín hiệu trigger cho camera chụp hình khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy CVS, phần mềm xử lý ảnh VMS sẽ phân tích ảnh, đọc barcode và xuất tín hiệu Output để loại sản phẩm lỗi.

Băng truyền chính sẽ cần điều chỉnh gắn thêm 1 truyền phụ và 1 cơ cấu gạt (đẩy) sản phẩm lỗi. Máy CVS sẽ xuất tín hiệu Output 24Vdc để loại bỏ các sản phẩm bị thiếu barcode, sai barcode hoặc barcode bị mất nét, bị mờ dẫn đến khó đọc... từ băng truyền chính vào băng truyền phụ (băng truyền NG).

(Sơ đồ phần cứng của giải pháp đọc barcode và phát hiện lỗi thiếu barcode, sai barcode)

c. Chức năng của giải pháp:

- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy CVS xử lý ảnh và nhận diện mã vạch
- Tự động xuất tín hiệu loại bỏ sản phẩm lỗi
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database, lưu file CSV


2. Đọc Barcode và phân loại sản phẩm

a. Yêu cầu thực tế:

Trên băng truyền chính có 3 loại sản phẩm nối đuôi nhau chạy liên tục không ngừng. Trên mỗi sản phẩm đều có in hình 1 mã barcode (1D hoặc 2D) khác nhau tại 1 vị trí nhất định trên sản phẩm. Yêu cầu đọc barcode và phân loại sản phẩm, sau khi phân loại: mỗi loại sản phẩm sẽ chạy ra 1 băng truyền nhánh riêng biệt, loại A sẽ chạy sang Line A, loại B sẽ chạy sang Line B , loại C sẽ chạy sang Line C...

b. Đề xuất giải pháp dùng máy xử lý ảnh và camera công nghiệp VSTech

Giải pháp dùng 01 máy xử lý hình ảnh kết hợp với 01 camera công nghiệp VSTech. Camera gắn cách bề mặt sản phẩm từ 30cm đến 50cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm có chứa mã barcode. Giải pháp cũng dùng 01 cảm biến phát hiện sản phẩm kết nối với máy xử lý ảnh (máy CVS) để gửi tín hiệu trigger cho camera chụp hình khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy CVS, phần mềm xử lý ảnh VMS sẽ phân tích ảnh, đọc barcode và xuất tín hiệu Output để phân loại sản phẩm.

Băng truyền chính sẽ cần điều chỉnh gắn thêm 2 truyền phụ và 2 cơ cấu phân loại (gạt hoặc đẩy) sản phẩm. Máy CVS sẽ xuất tín hiệu Output 24Vdc để điều khiển cơ cấu gạt (đẩy) sản phẩm từ băng truyền chính vào băng truyền phụ, nếu là sản phẩm A thì sẽ được đẩy vào Line A, sản phẩm B thì được đẩy vào Line B, sản phẩm C thì tiếp tục đi thẳng trên truyền chính (truyền C).

(Sơ đồ phần cứng của giải pháp đọc barcode và phân loại sản phẩm dùng Camera công nghiệp VSTech)

c. Chức năng của giải pháp:

- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy CVS xử lý ảnh, nhận diện mã vạch
- Tự động xuất tín hiệu phân loại sản phẩm
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database, lưu file CSV

3. Nhận diện & phát hiện lỗi bề mặt sản phẩm

a. Yêu cầu thực tế:

Trên băng truyền chính chỉ có 1 loại sản phẩm nối đuôi nhau chạy liên tục không ngừng. Yêu cầu phát hiện và loại ra khỏi băng truyền chính các sản phẩm bị mẻ, gãy chân gear hoặc bị ba vớ (lỗi flashing molding).

b. Đề xuất giải pháp dùng máy xử lý ảnh và camera công nghiệp VSTech

Giải pháp dùng 01 máy xử lý hình ảnh kết hợp với 01 camera công nghiệp VSTech. Camera gắn cách bề mặt sản phẩm từ 10cm đến 30cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm cần kiểm tra. Giải pháp cũng dùng 01 cảm biến phát hiện sản phẩm kết nối với máy CVS để gửi tín hiệu trigger cho camera chụp hình khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy CVS, phần mềm xử lý ảnh VMS sẽ phân tích ảnh, nhận diện và phát hiện lỗi và xuất tín hiệu Output 24Vdc để loại sản phẩm lỗi ra khỏi băng truyền chính.

Băng truyền chính sẽ cần điều chỉnh gắn thêm 1 truyền phụ và 1 cơ cấu gạt (đẩy) sản phẩm lỗi. Phần mềm sẽ xuất tín hiệu Output để loại bỏ các sản phẩm bị các lỗi mẻ, gãy chân gear hoặc bị ba vớ (lỗi flashing molding).... từ băng truyền chính vào băng truyền phụ (truyền NG).

(Sơ đồ phần cứng của giải pháp Nhận diện, phát hiện lỗi bề mặt và phân loại sản phẩm)

c. Chức năng của giải pháp:

- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy CVS xử lý ảnh và nhận diện, phát hiện lỗi sản phẩm
- Tự động xuất tín hiệu loại bỏ sản phẩm lỗi
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database, lưu file CSV

4. Kiểm tra màu sắc và phân loại sản phẩm

a. Yêu cầu thực tế:

Trên băng truyền chính có 3 loại sản phẩm với màu sắc khác nhau (có thể phân biệt được mắt thường) nối đuôi nhau chạy liên tục không ngừng. Yêu cầu đọc màu sắc và phân loại sản phẩm, sau khi phân loại: mỗi loại sản phẩm sẽ chạy ra 1 băng truyền nhánh riêng biệt, loại A sẽ chạy sang Line A, loại B sẽ chạy sang Line B, loại C sẽ chạy sang Line C

b. Đề xuất giải pháp dùng máy xử lý ảnh và camera công nghiệp VSTech

Giải pháp dùng 01 máy xử lý hình ảnh kết hợp với 01 camera công nghiệp VSTech. Camera gắn cách bề mặt sản phẩm từ 30cm đến 50cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm có chứa màu sắc nhận diện. Giải pháp cũng dùng 01 cảm biến phát hiện sản phẩm kết nối với máy xử lý ảnh (máy CVS) để gửi tín hiệu trigger cho camera chụp hình khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy CVS, phần mềm xử lý ảnh VMS sẽ phân tích ảnh, đọc màu sắc và xuất tín hiệu Output để phân loại sản phẩm.

Băng truyền chính sẽ cần điều chỉnh gắn thêm 2 truyền phụ và 2 cơ cấu phân loại (gạt hoặc đẩy) sản phẩm. Máy CVS sẽ xuất tín hiệu Output 24Vdc để điều khiển cơ cấu gạt (đẩy) sản phẩm từ băng truyền chính vào băng truyền phụ, nếu là sản phẩm A thì sẽ được đẩy vào Line A, sản phẩm B thì được đẩy vào Line B, sản phẩm C thì tiếp tục đi thẳng trên truyền chính (truyền C)

(Sơ đồ phần cứng của giải pháp kiểm tra màu và phân loại sản phẩm)

c. Chức năng của giải pháp:

- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy CVS xử lý ảnh, nhận diện mã màu sắc
- Tự động xuất tín hiệu phân loại sản phẩm
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database, lưu file CSV
